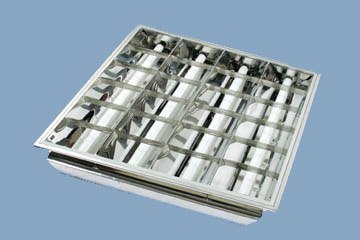

Светильник встраиваемый с параболическим цельным растром
Муссон (MONSOON)
Артикул: МУССОН 418 А08 (NC-2AP418CR)
Тип
Светильник встраиваемый с параболическим цельным зеркальным растром с 5-ю ребристыми поперечинами в универсальном корпусе "металлик" с возможностью установки в гипсокартон
Преимущества
Идеальное сочетание отличных светотехнических параметров и высокого КПД, обеспечиваемое параболической формой растра.
Область применения
Общее освещение офисов, торговых, производственных и иных общественных помещений.
Конструкция
Корпус типа «металлик» изготовлен из листовой стали, подвергнутой обработке электролитическим лужением. Растровый отражатель крепится в корпусе с помощью 4 пружинных пластин. Внутри корпуса монтируется электрическая схема.
Оптическая система
Зеркальный растровый отражатель параболической формы обеспечивает прекрасное светораспределение. Бестселлер в классе растровых светильников 4х18.
Растр – бесщелевой, цельноштампованный - выполнен по уникальной технологии, являющейся собственной разработкой НОРДКЛИФФ®. Конструкция и технология производства защищены патентным законодательством. Растр четырехсторонний: имеет 3 центральных параболических отражателя и 2 боковых.
Способ крепления
Светильник предназначен для установки в подвесной потолок 600х600 мм (европейского стандарта) и/или в потолок из гипсокартона. Монтаж светильника в подвесной потолок осуществляется простой заменой плиты потолка на светильник. Благодаря лёгкому весу светильник может использоваться с любыми видами подвесных систем без дополнительных креплений.
Четырёхсторонняя окантовка позволяет устанавливать светильник в гипсокартонный лист без дополнительной рамки. Для фиксации светильника в потолке из гипсокартона рекомендуется применять специальные крепёжные элементы, предлагаемые дистрибьюторами НОРДКЛИФФ®
| |
| | | | Степень защиты | IP20
| | | Габаритные размеры | 595x595x72 мм
| | | Вес | 2,6 кг (1,7 кг с ЭПРА)
| | | Количество, мощность ламп | 4 люминесцентные лампы Т8 с диаметром трубки 26 мм, мощностью 18 Вт. Цоколь ламп - G13.
| | | Класс светораспределения | П
| | | Тип кривой силы света | Г
| | | КПД | 63%
| | | Пускорегулирующая аппаратура | Электромагнитные дроссели с параллельной компенсацией или электронный ПРА
| | | Параметры электрической сети | Однофазная, 220-240 В, 50 Гц
| | | Потребляемая мощность | Не более 84 Вт с электромагнитными дросселями и не более 75 Вт с ЭПРА
| | | Обозначение по ГОСТ | №17677-82 ЛВО 19-4х18-001
| | | Упаковка | Основная упаковка – картонная коробка на 2 светильника. Вес коробки с 2 светильниками – не более 6,5 килограмм. Каждый светильник дополнительно упакован в полиэтиленовый пакет.
| | |
ТАБЛИЦА КОЭФФИЦИЕНТОВ ИСПОЛЬЗОВАНИЯ СВЕТИЛЬНИКА
Светильник МУССОН 418 А08(Муссон)
| | | | | | |
| | | | | | | | | | Коэффициенты отражения потолка/стен/пола
| | | | | | | | | Индекс помещения | 70 | 70 | 70 | 50 | 50 | 50 | 30
| | | | | | | | | | 50 | 50 | 30 | 50 | 50 | 30 | 10
| | | | | | | | | | 30 | 10 | 10 | 30 | 10 | 10 | 10
| | Коэффициент использования, U
| | | | | | | | | 0,60 | 41 | 39 | 34 | 39 | 38 | 34 | 31
| | | | | | | | | 0,80 | 48 | 45 | 42 | 46 | 44 | 41 | 38
| | | | | | | | | 1,25 | 58 | 54 | 50 | 56 | 53 | 50 | 47
| | | | | | | | | 2,00 | 68 | 61 | 59 | 64 | 60 | 58 | 55
| | | | | | | | | 3,00 | 73 | 65 | 64 | 70 | 64 | 61 | 60
| | | | | | | | | 5,00 | 78 | 69 | 67 | 74 | 67 | 66 | 64
| | | | | | | | |
|
|
